海灣JBC-QB-GST200 型火災報警控制器接線安裝技術

特點

海灣JBC-QB-GST200 型火災報警控制器采用壁掛式結構，其主要特點如下：

（1） 本控制器為純報警、小點數系列產品，有多種容量配置方式可供選擇；

（2） 本控制器對任何總線設備控制器設有不掉電備份，保證系統調試完成時注冊到的設備全部受到監控；

（3） 本控制器提供 4 個總線輸出接口，用于連接不同區域的火災報警探測設備，任意一路

總線短、斷路故障不影響其余總線，可靠性高；

（4） 本控制器開機自檢時，不僅自動檢測本機設備（指示燈、功能鍵等），同時還逐條檢測

外部設備的注冊信息，如信息發生變化系統將做相應的處理；

（5） 本控制器具有強大的面板控制及操作功能，各種功能設置全面、簡單、方便；

（6） 本控制器采用全模具化結構，外形美觀。

主要技術指標

（1） 液晶屏規格：128×64 點，可同屏顯示 32 個漢字信息

（2） 控制器容量：

a. 最大容量為 242 個地址編碼點

b. 可外接 64 臺火災顯示盤（VDR 設備）

（3） 線制：

a. 控制器與探測器間采用無極性信號二總線連接

b. 控制器與火災顯示盤（VDR 設備）采用四總線連接（有極性通訊二總線、無極性 DC24V

電源線）

（4） 使用環境：

溫度：0℃～+40℃

相對濕度≤95%，不結露

（5） 電源：主電交流 220V 電壓變化范圍 ＋10%～－15%，內裝 DC12V 10Ah 密封鉛酸電

池作備電

（6） 功耗≤25W

（7） 外形尺寸：

400mm×147mm×560mm

結構特征、安裝與布線

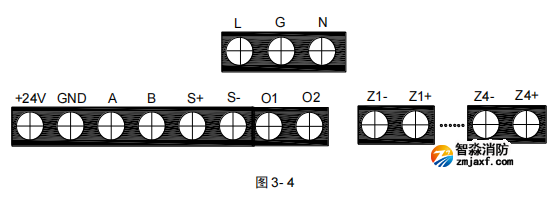

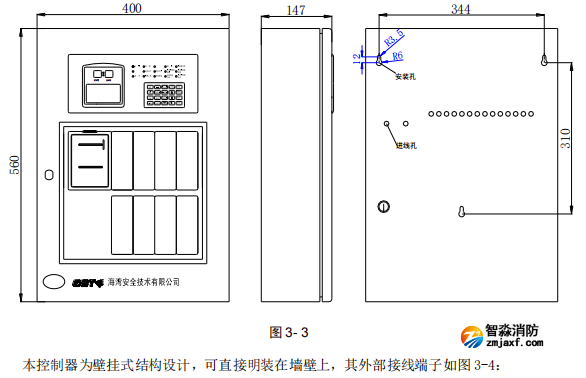

JBC-QB-GST200 火災報警控制器的外形尺寸示意圖如圖 3-3：

其中：

L、G、N：交流 220V 接線端子及交流接地端子；

+24V、GND：控制器直流輸入端子；

A、B：連接火災顯示盤（VDR 系統）的通訊總線端子；

S+、S-：警報器輸出，帶檢線功能，終端需要接 0.25W 的 4.7kΩ 電阻，輸出時有 DC24V/0.15A

的電源輸出；

O1、O2：火災報警延時輸出端子（無源常開控制點，報警時延時 2 分鐘后閉合）；

Z1+、Z1-：第 1 路探測總線輸出端子；

Z2+、Z2-：第 2 路探測總線輸出端子；

Z3+、Z3-：第 3 路探測總線輸出端子；。

Z4+、Z4-：第 4 路探測總線輸出端子。

布線要求：

a．信號二總線 Z1、Z2 采用耐火 RVS 雙絞線，截面積≥1.0mm2

b．通訊總線 A、B 采用耐火屏蔽雙絞線，截面積≥1.0mm2

c．電源線采用耐火 BV 線，截面積≥2.5mm2

應用設計舉例

參見第二部分 GST 火災自動報警及消防聯動控制系統設計參考。
